产品介绍
测量原理：
利用卡门涡街原理进行测量，在测量管中垂直插入一个柱状物，流体通过柱状物时，一 定条件下，在柱状两侧就会交替产生两列有规则的旋涡，这两列旋涡被称为“卡门涡街”。在d/D=0.281时，释放的旋涡*稳定，卡门涡街释放的频率与流体流动的速度及柱状物的宽度等有关系，可以用下面的公式来表示：
F - 卡门涡街的释放频率
Sr- 系数（称为斯特罗哈数）
V - 流体流动速度 d - 旋涡发生体迎流面宽度
D - 表体通径
在一 定雷诺数范围内，斯特罗哈数接近常数，旋涡释放频率与流速成正比，检测出释放频率f就能得知流速，从而测量出体积流量。

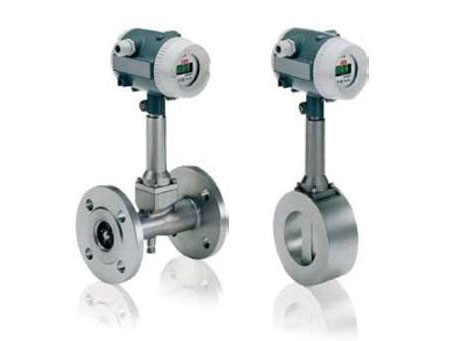

LTVF型温压补偿一体式涡街流量计是以全新的设计理念，将温度、压力、流量信号集于一体，通过智能数字处理器将三者信号处理后输出一个补偿的标准流量，从而实现了对气体、蒸汽的温压补偿功能。由于采用了智能一 体化的设计理念，因此，LTVF型温压补偿一体式涡街流量计具有结构紧凑，安装使用维护方便的特点。
Ø 特点
l 集成温压补偿功能，可测量流体的标准体积流量或标准质量流量；
l 结构简单，无可动的机械部件，维护量小；
l 精度高，可靠性高，不需要现场调试；
l 全智能化、数字化电路设计，可自动补偿被测流体密度或标况体积。
l 液晶显示，使用操作更方便。
l 可远距离传输流量信号，能与计算机联网，实现集中管理。
Ø 应用范围
涡街流量计属于流体振动式流量计，可用于测量饱和蒸汽、过热蒸汽，各种气体（如煤气、天然气、压缩空气、氧气、氮气、氩气、氢气、二氧化碳等），水及低粘度、低温液体（如盐水、液氮）。汽液通用，无需实液标定；可准确测量封闭管道中蒸汽、气体和液体的流量。广泛适用于冶金、电力、化工、制药、造纸、食品、锅炉厂、输油管道等工业现场的使用。
Ø 技术参数
型 号
LTVF
应 用
液体/气体/蒸汽
流量范围
液体：0.5～5.0 m/s / 气体：4～70 m/s
精度等级
1级，0.5级
量程比
10:1，可根据客户需求定制
介质温度
（-40～250）℃/（-40～350）℃/（-40～420）℃
压力等级
1.6MPa、2.5MPa、4.0MPa及以上
压力损失
阻力系数cd≤2.4
传感器口径
DN15-DN400
信号输出
电压脉冲低电平≤1V高电平≥6V/（4～20）mA/RS485/HART
电 源
两线制/四线制（DC24V）
负载电阻
max.500Ω
功 耗
≤5W
现场显示
LCD
防护等级
IP54
相对湿度
≤95%
传感器材质
不锈钢316L/不锈钢304
转换器外壳
铝合金
过程连接
法兰连接
Ø 应用指南
流量范围
传感器通径
（mm)
液体（校验介质：常温水）
气体（工况）
标准型
扩展型
15
0.8～6
0.5～8
6～40
5～50
20
1～8
0.6～12
8～50
6～60
25
1.5～12
0.8～16
10～80
8～120
40
2.5～30
2～40
52～200
20～300
50
3～50
2.5～60
30～300
25～500
65
5～50
4～100
50～500
40～800
80
8～120
6～160
80～800
60～1200
100
12～200
8～250
120～1200
100～2000
125
20～300
12～400
160～1600
150～3000
150
30～400
18～600
250～2500
200～4000
200
50～800
30～1200
400～4000
350～8000
250
80～1200
40～1600
600～6000
500～12000
300
100～1600
60～2500
1000～10000
600～16000
400
200～3000
120～5000
1600～16000
1000～25000
500
300～5000
200～8000
2500～25000
1600～40000
600
500～8000
300～10000
4000～40000
2500～60000
