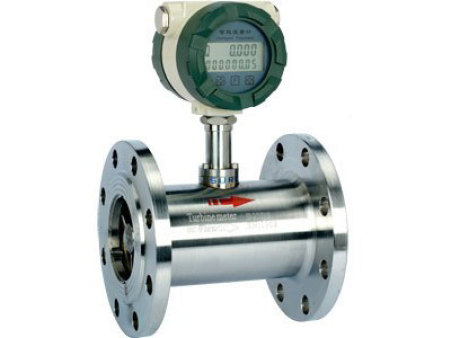

涡轮流量计

Ø  工作原理

当流体流经仪表时，推动表内叶轮旋转，然后通过叶轮与信号检测器之间的磁耦合，将流体的流速转换为电脉冲信号输出，通过放大器放大整形并传输给显示仪表，即达到对流体的体积流量或总量的测量目的。在***的流量范围内，脉冲频率f与流经传感器的液体的体积流量Q成正比。流量方程式为

式中：Q--流体的瞬时流量（工作状态下）[m3/h]

        f--脉冲频率

        K--传感器的仪表系数【1/L】由“检验单”给出

        3600--换算系数。

每台气体涡轮流量计的系数由制造厂填写在检定证书中，k值设入配套的显示气体涡轮流量计中，便可显示出瞬时流量和累积总量。

特点：

Ø  采用先  进的单片机技术，整机功能强大，运算精度高；

Ø  使用微功耗技术，内部仅用电池供电可以连续工作5年以上；

Ø  可现场显示累计流量和瞬时流量，具有掉电保护功能，仪表系数，累计流量值掉电保护十年不丢；

Ø  仪表操作简单，方便；

Ø  三段仪表系数休整，保证量程精度；

Ø  可以使用在爆炸性环境。

Ø  高精确度,一般可达±1%R、±0.5%R,高精度型可达±0.2%R;

Ø  重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得

Ø  输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强;

Ø  可获得很高的频率信号(3~4kHz)，信号分辨力强;

Ø  范围度宽，中大口径可达1:20，小口径为1:10;

Ø  结构紧凑轻巧，安装维护方便，流通能力大;

Ø  适用高压测量，仪表表体上不必开孔，易制成高压型仪表;

Ø  专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等;

可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。
