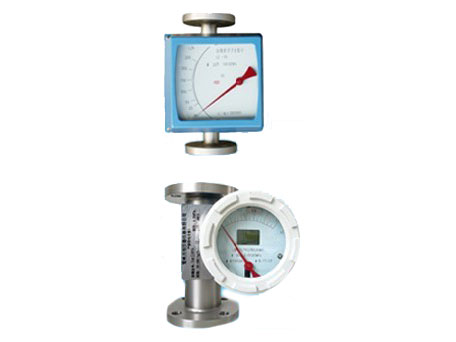

金属管浮子流量计

Ø  工作原理：

金属浮子流量计为面积式流量计，即在流量计的垂直测量管中，当流体向上  流经管子时，浮子向上移动，在某一位置浮子所受升力与浮子垂力达到平衡，此时浮子与孔板（或锥管）间的流通环隙面积保持一  定。环隙面积与浮子的上升高度成比例，即浮子的某一高度代表流量的大小。浮子上下移动时，以磁耦合的形式将位置传递到外部指示器，使指示器的指针跟随浮子移动，并借助凸轮板使指针线性地指示流量值的大小。信号远传型是在现场指示的同时再通过角位移传感器及点变送电路，把流量值精  确的转换成0-10mA或者4-20mA标准信号。

Ø  功能特点：

结构简单，工作可靠，使用范围广，精  确度较高，安装方便

全金属结构，抗震，防腐可耐高压，高温，安全可靠，读数简明

适用于不透明介质和腐蚀性介质的流量测量

具有垂直，水平，下进侧出，侧进侧出等多组测量型式

全部采用自主研发的非接触式以MSP为核心CPU的智能变送器，极  大提高了仪表的可靠性，稳定性和精度。

Ø  适用范围：

金属管浮子流量计广泛的应用于国防，化工，石油，冶金，电力，环保，医药等领域的液体，气体流量的测量和控制。可应用于各行业复杂，恶劣环境下，对小流量，低流速，各种苛刻介质条件的流量测量与过程控制。

Ø  技术参数：
