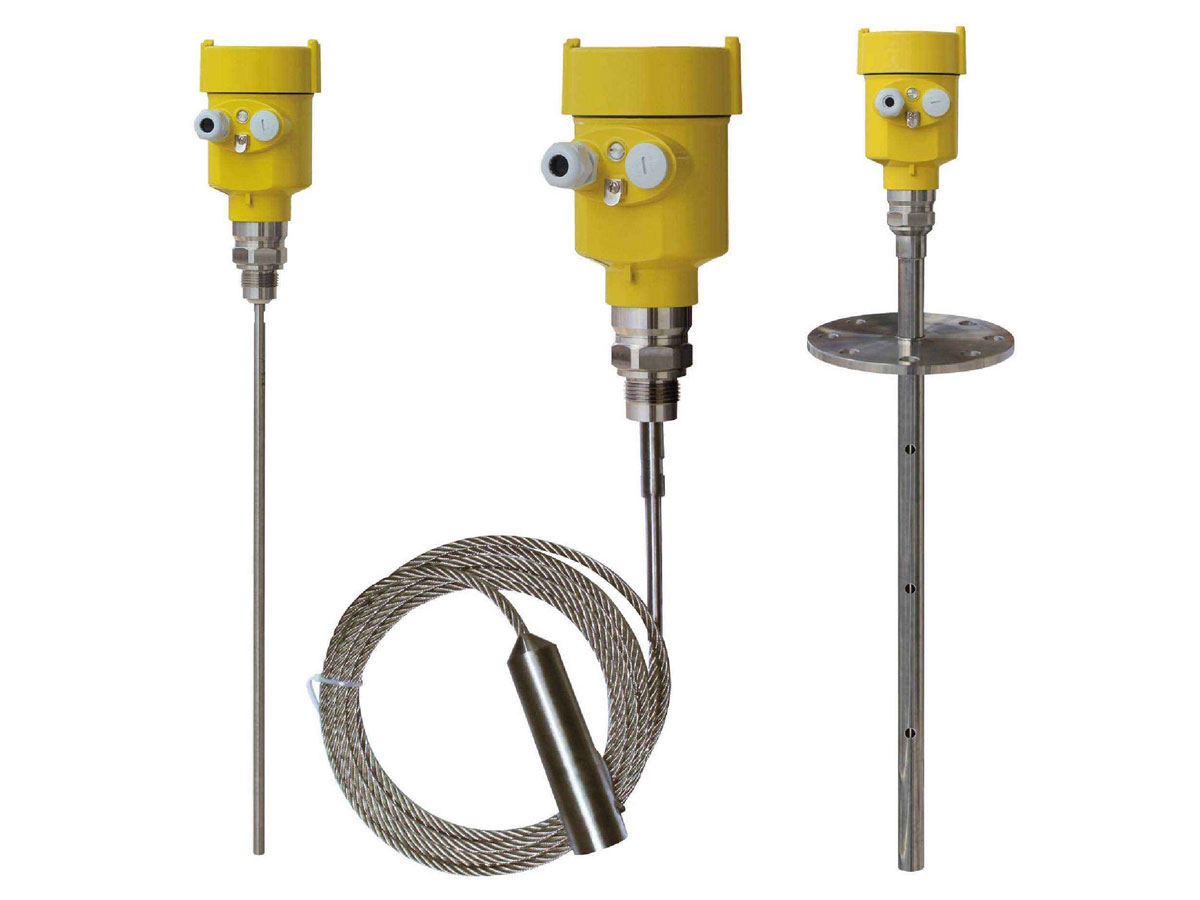

导波雷达物（液）位计

一、工作原理：

导波雷达物（液）位计是依据时域反射原理（TDR）为基础的雷达物（液）位计，导波雷达发出的高频微波脉冲（电磁脉冲以光速传播）沿着探测组件（钢缆或钢棒）传播，遇到被测介质，由于介电常数突变，引起反射，一部分脉冲能量被反射回来。发射脉冲与反射脉冲的时间间隔与被测介质的距离成正比。
容器中存在两种不同介质，当上面一层的介质介电常数较小，而下面的介质介电常数较大时，高频微脉冲沿着探测组件传播遇到上层介质时，由于其介电常数较小，因而有极少的能量被这一层介面反射，而大部分能量穿透上层介质继续向下传播，遇到两层的介面时，由于下层介质的介电常数较大，因而会有较大的能量被反射回来。因而导波雷达是可以测量两种不同介质的界面，其测量条件是上次介质不导电或者其介电常数比下层介质介电常数小10以上。

Ø  特  点：

l  可适用于液位，物位，界面等测量。

l  超低介电常数测量能力ER≥1.4。

l  由于采用了先  进的微处理器和独  特的EchoDiscovery回波处理技术，导波雷达物位计可以应用于各种复杂工况。

l  探头可做截断处理，因此用户可以根据量程 需要现场调整长度，使用非常灵活。

l  多种过程连接方式及探测组件的型式，使得LTGW系列导波雷达物位计适于各种复杂工况及应用场合。如：狭小空间测量，高温、高压及小介电常数介质的测量等。

l  采用脉冲工作方式，导波雷达物位计发射功率极  低，可安装于各种金属、非金属容器内，对人体及环境均无伤害。

l  可提供旁路式设计或直接与玻璃式、磁翻板（柱）式液位计配合形成全  面的测量方案。

l  液位与界面的测量从根本上消除了粉 尘、蒸汽、干扰障碍物与湍流的影响。甚至适用于体型微小或奇形怪状的储罐 测量。

l  直接液位测量无需对温度、压力、密度、介电性能或导电性能方面的变化进行补偿。

l  无活动零件，不需标定，因为简化了维护工作。

Ø  应用范围：

适用于水液储罐、酸碱储罐、浆料储罐、固体颗粒、小型储油罐。各类导电、非导电介质、腐蚀性介质。如煤仓、灰仓、油罐、酸罐等。在电力，油田，石化，化工，冶金，水泥，水和水处理，造纸，食品，制药，环保，造船等行业广泛应用。

Ø  技术参数：
